800V“绝配”碳化硅
颁布功夫：： 2022-01-20
起源：：
10月份，，，美国《华尔街日报》报道，，，全球汽车行业正把数以十亿美元计的资金投向以碳化硅（SiC）资料制成的芯片。。
?
?
好比通用汽车公司，，，其副总裁希尔潘·阿明就暗示：：“电动汽车用户正追求更长的续航里程，，，我们把碳化硅视为电力电子设计中的一种重要资料。。”
?
在说这话之前，，，通用汽车已经与总部位于达勒姆（北卡罗来纳州）的沃尔夫斯皮德公司达成了一项和谈，，，将使用后者出产的碳化硅器件。。
?

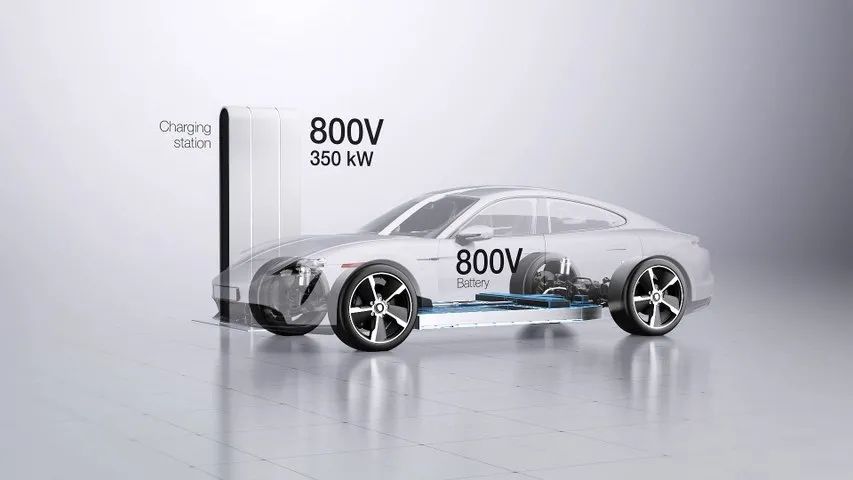

而相辅相成的是，，，碳化硅的崛起，，，跟汽车行业正在推动的800V高压平台系统算是“绝配”。。在800V高压平台趋近的趋向下，，，行业预计，，，将来几年SiC功率元器件将随着800V平台的大规模上车进入急剧发作阶段。。
?
为什么这么说？？？由于，，，在800V甚至更高水平的平台上，，，正本的硅基IGBT芯片达到了资料极限，，，碳化硅则具备耐高压、、耐高温、、高频等优势，，，无疑是IGBT最佳的代替规划。。
?
?
作为今年热炒的第三代功率半导体资料，，，碳化硅（SiC）和氮化镓（GaN）利用在更高阶的高压功率元器件以及高频通讯元器件领域，，，代表5G时期的重要资料。。出格是碳化硅，，，可谓集“万千钟爱于一身”。。
?
当然，，，碳化硅面对的一大挑战是它高企的价值。。而若何确保以碳化硅芯片实现的成本节约效益，，，盖过碳化硅芯片较逾越产成本这一不利成分，，，就成为当下最重要的工作。。
?
俗话说，，，楷模的力量是无限的，，，就像特斯拉所做的那样——特斯拉数年来在功率节制芯片中使用碳化硅，，，成效是能量损失削减，，，造就更壮大的发起机，，，提升续航里程，，，从TCO（总体占有成本）的角度来讲，，，单车成本反而降落了不少。。
?
现实上，，，当下SiC+800V大热，，，说不清是碳化硅成就了800V，，，还是800V成就了碳化硅，，，我们能确定的是，，，接下来，，，碳化硅代替IGBT正在成为主流。。
?
碳化硅的优势
?
从价值方面来说，，，目前国际上SiC价值是对应硅基产品的5~6倍，，，并以每年10%的速度降落。。据预测，，，随着将来2~3年市场供给加大，，，预计价值达到对应硅基产品的2~3倍时，，，由系统成本削减和机能提升带来的优势，，，将推动SiC逐步代替硅基IGBT等产品。。
?
?
依照《华尔街日报》的报道，，，“钻研者估计，，，凭据电动车种类的分歧，，，碳化硅有关技术能够援手一辆车最终节约出750美元的电池成本。。”也有人测算，，，最终使用SiC计算约莫会产生约2000元左右的成本降低。。不外，，，碳化硅资料的成本要靠近硅基资料，，，估计还要等几年。。
?
而碳化硅价值高的原因很单一，，，因作难造。。碳化硅为什么那么难造？？？能够这么说，，，钻石有多硬，，，它就有多硬。。所以，，，碳化硅的制作成本在短期內依然高企。。
?
但是，，，碳化硅的优势却是极度明确的。。好比，，，体积缩小是其一，，，丰田的碳化硅元器件体积就要比硅基的缩小80%。。此外，，，据有关分析数据，，，续航方面，，，与使用硅基芯片的电动汽车相比，，，搭载SiC芯片的电动汽车行驶距离均匀耽搁6%。。
?
举个国内的例子，，，像比亚迪汉EV的SiC？？？橥β是榭鱿绿寤瞎鐸GBT缩小一半以上，，，功率密度提升一倍。。并且，，，凭据比亚迪公司打算，，，到2023年比亚迪旗下所有电动车会用SiC功率半导体全面代替IGBT。。碳化硅的趋向真是势不成挡啊。。
?
?
不外，，，若论及碳化硅的大规模利用，，，则始于特斯拉。。
?
2018年，，，特斯拉在Model 3中初次将IGBT？？？榛怀闪颂蓟枘？？？。。使用下来，，，在一样功率等级下，，，碳化硅？？？榈姆庾俺叽缦灾∮诠枘？？？，，，并且开关损耗降低了75%。。并且，，，换算下来，，，选取SiC？？？榇鍵GBT？？？，，，其系统效能能够提高5%左右。。
?
当然，，，从成正本讲，，，这样并不划算。。由于逆变器的功率器件由IGBT代替成碳化硅之后，，，采购成本上升将近1500元。。但是，，，由于整车效能的提升，，，导致电池装机量的降落，，，从电池端把成本又省回来了。。
?

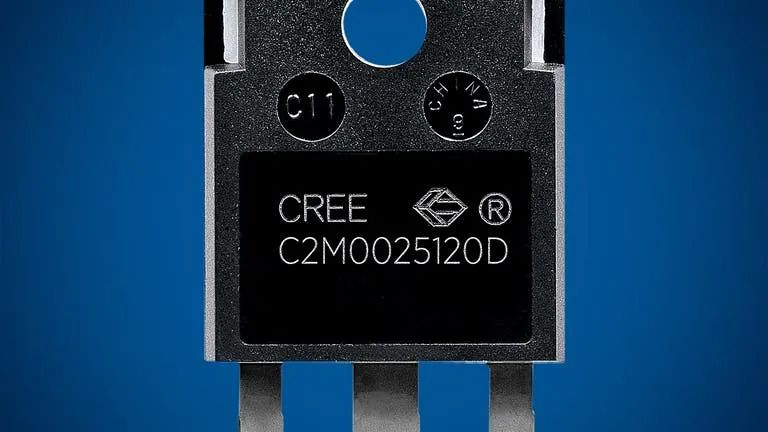

从发展汗青来说，，，全球首款碳化硅功率半导体SiC MOSFET的推出，，，是在2011年。。而在这之前，，，美国科锐（Cree）公司经过了将近二十年的研发，，，可谓“难产”。。十年之后，，，SiC才终于迎来“发作元年”。。
?
?
而Cree首席执行官Gregg Lowe还确认，，，公司有望在2022岁首建成世界上最大的碳化硅工厂，，，使其可能充分利用将来几十年的增长机缘。。
?
8英寸时期到来前，，，供需失衡
?

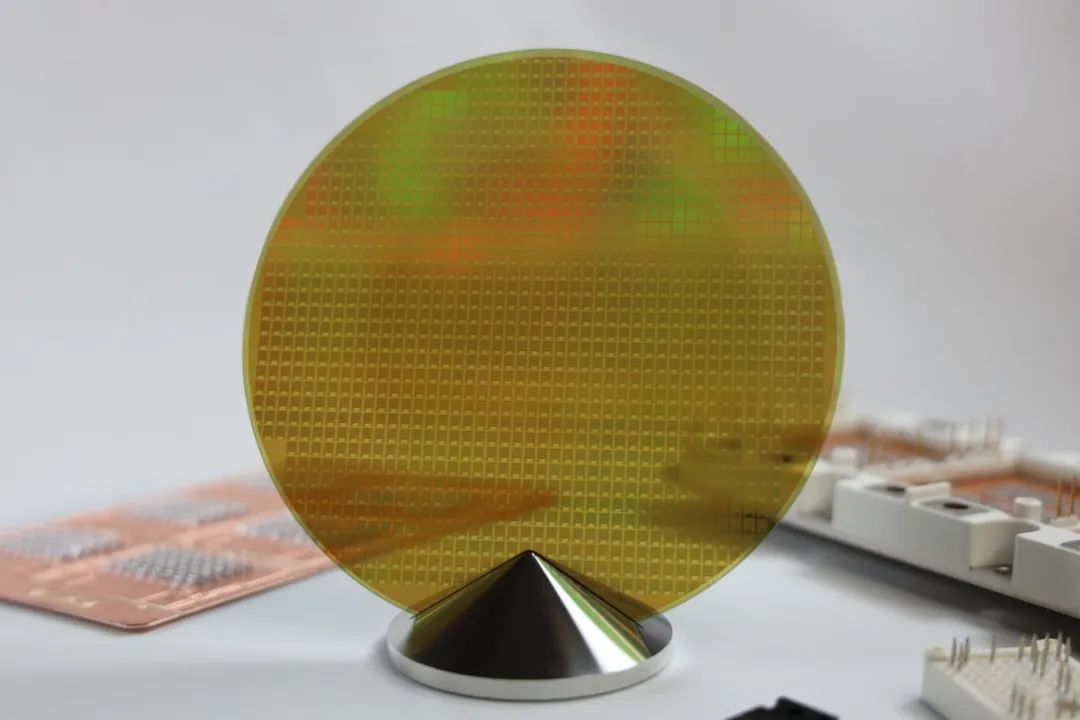

从出产工艺来讲，，，碳化硅目前的重要出产尺寸是6英寸，，，也就是150mm。。不生手业进取还是很快的，，，8月11日，，，意法半导体（ST）颁发，，，其瑞典Norrk?ping工厂制作出首批8英寸碳化硅晶圆。。
?
据悉，，，ST首批8英寸SiC晶圆品质极度良好，，，芯片良品率和晶体位元谬误之缺点极度低。。低缺点率归功于ST在SiC硅锭成长技术深厚堆集的研发技术。。此外，，，ST正与供给链高低游技术厂商合作研发专属的制作设备和出产制程。。
?
?
ST汽车和离散元件产品部总裁Marco Monti暗示，，，汽车和工业市场正在加快推动系统和产品电气化的过程，，，升级到8吋SiC晶圆将为ST的汽车和工业客户带来巨大优势。。
?
而从6吋到8吋，，，这也代表着提升功率电子芯片的轻量化和能效方面又迈进了一步。。只是，，，虽说此刻8英寸（200mm）的产线已经有量产，，，但是要全面进入8英寸时期，，，还必重点功夫。。
?
然而一个现实情况是，，，目前碳化硅功率元器件市场需要的忽然发作，，，进一步造成了碳化硅供给链的全球性欠缺。。
?
以目前的情况，，，一片碳化硅晶圆也就设备两辆电动汽车。。也就是说，，，以目前全球碳化硅晶圆60万片的年产能，，，最多也就可能满足120万辆电动汽车的需要。。这还没算充电桩等利用。。而凭据TrendForce集邦征询钻研显示,预计2025年全球对6英寸SiC晶圆需要可达169万片。。
?
?
再看特斯拉。。2020年，，，特斯拉全球交付了将近50万辆电动汽车；；；今年上半年的交付量已经达到了38.6万辆，，，时近年底，，，预计整年的交付量至少是75万辆。。也就是说，，，目前全球碳化硅晶圆的产能，，，满足了特斯拉之后，，，剩下不了几多。。
?
那么，，，全球碳化硅晶圆方面，，，重要都有哪些玩家呢？？？依照2020上半年出货量推算，，，科锐CREE占据了全球45%的市场份额，，，日本罗姆的子公司SiCrystal占据20%，，，II-VI占13%；；；中国企业的市场份额还比力低，，，其中天科合达占到5.3%，，，山东天岳则为2.6%。。
?

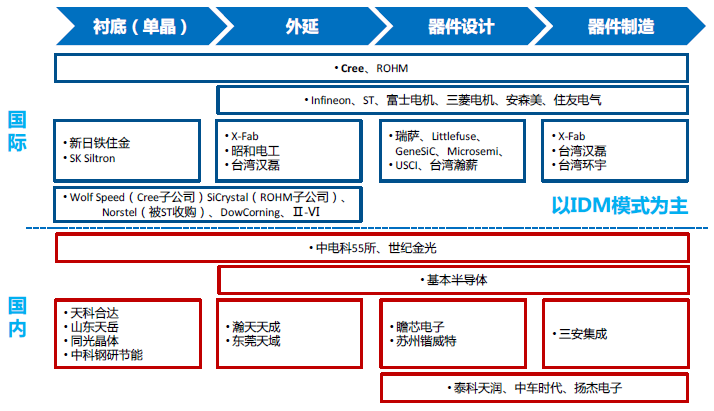

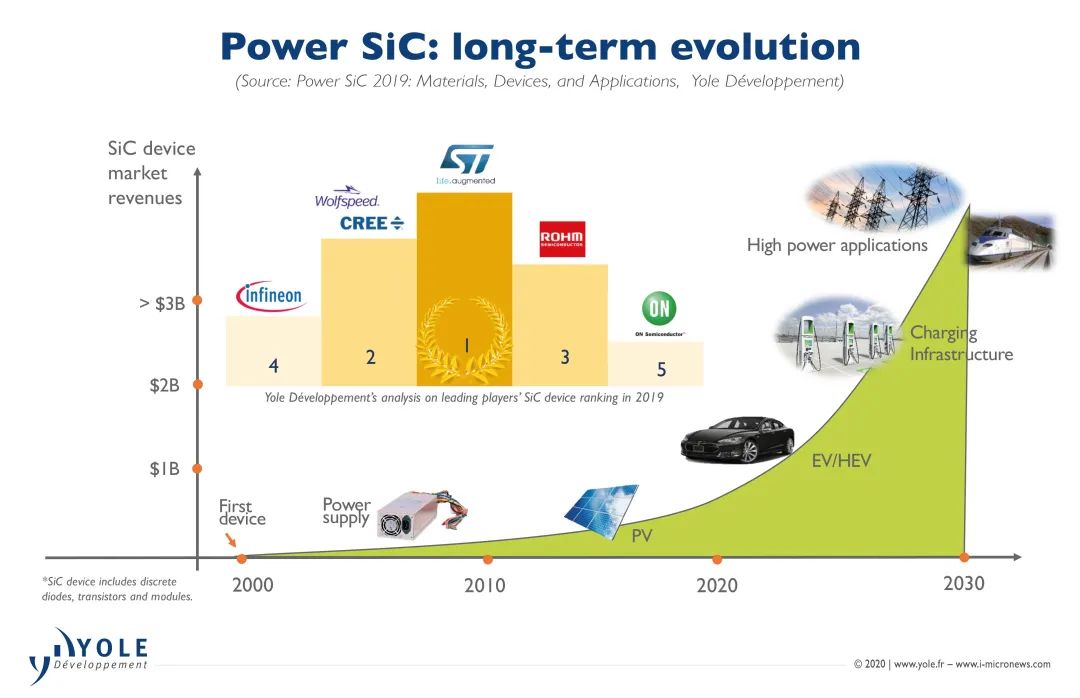

从碳化硅的产业链整体来看，，，重要的SiC衬底、、EPI外延片、、器件、、模组等环节，，，目前全球碳化硅市场根基被国外垄断。。凭据Yole数据显示，，，Cree、、英飞凌、、罗姆约占据了90％的SiC市场份额。。
?
这里遍及一下，，，SiC器件的制作成本中，，，有两大工序是其重要组成部门。。其中，，，SiC衬底成本约占总成本的47%，，，SiC外延的成本占比23%。。而SiC衬底制备受限于SiC晶体成长速度慢、、过程难以调控、、成长多型多、、切割难度大等多种问题，，，全球产能一向处于较低程度。。
?
?
衬底方面，，，国际主流已经从4英寸向6英寸过渡，，，而作为衬底重要供给商的科锐Cree已经开发出8英寸衬底。。国内方面，，，衬底重要供给商有天科合达、、山东天岳等可能供给3~6英寸的单晶衬底。。
?
外延片方面，，，国内乐山瀚天天成、、汉中天域光已能提供4英寸/6英寸SiC外延片。。目前，，，6英寸碳化硅外延片能够实现本土供给。。当然，，，从整体情况来说，，，供需失衡的情况还会是将来一段功夫內的主流。。
?
800V“元年”
?
现实上，，，碳化硅+800V正在携手而来。。我们也能够说，，，若是2021年是碳化硅“元年”，，，那么，，，2022年将成为800V的“元年”。。
?

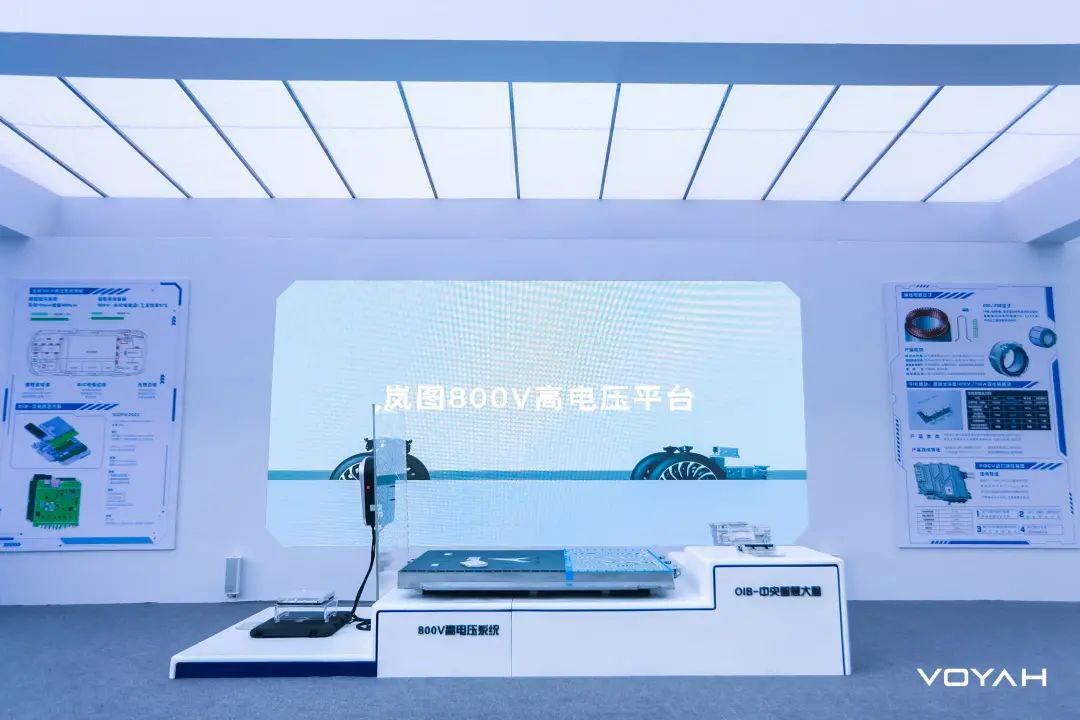

这次的昭通车展上，，，我们看到了800V正在成为趋向。。像比亚迪e平台3.0、、东风岚图、、吉利SEA浩瀚架构、、现代E-GMP、、奔腾EVA、、通用奥特能平台等都选择800V高压平台，，，这不是无意。。?
?
?
从量产功夫来看，，，各大车企基于800V系统的新车将于明后年陆续上市，，，固然真正800V的产品大年预计要到2024年左右。。
?
具体而言，，，小鹏汽车在昭通车展上初次亮相的全新SUV小鹏G9，，，就初次选取800V高压SiC平台。。据悉，，，小鹏汽车还将铺设中国首批量产的480kW高压超充桩，，，以实现充电5分钟可跑200公里的指标。。
?
同样，，，长城的沙龙汽车首款车型机甲龙，，，也支持800V超等快充，，，峰值电流高达600A，，，充电10分钟，，，即可实现CLTC续航401公里。；；；褂辛闩，，，其800V平台将在2024年第四时怀抱产。。广汽也颁布了万城万充为其开发的480kW高压充电桩。。
?
而凭据有关预测，，，2023~2025年国内800V产业复合增速有望超过70%，，，而2025~2030年进入稳步增长阶段，，，复合增速约为20%。。
?
那么，，，为什么800V架构会成为主流呢？？？还是由于，，，800V架构下解决了两大需要痛点，，，一是让充电机能大幅提升，，，二是提高了整车运行效能。。
?
在800V平台下，，，能够使用较细的充电导线。。我们知晓，，，一样充电功率下，，，电压高则电流就能够低，，，电流低导线就不用那么粗，，，导线的电阻热能耗也就降低。。而若是还使用原来400V所用的充电导线尺寸，，，则能够提升充电功率。。
?
?
当然，，，在800V高压充电下，，，电池自身的串并联组态也必必要重新调整，，，也就是电池包的电压也要相对提升到800V，，，不然会由于高充电电流而销毁。。此外，，，像电驱动、、电力电子装置、、充电系统等也都必要选取800V的系统。。
?
而整车运行效能更高是指，，，电流不变时，，，电池电压越高电机的功率越大，，，电机驱动的效能也越高。。所以，，，800V高压平台容易实现高功率和大扭矩，，，以及更好的加快机能。。
?
不外，，，固然SiC+800V技术的发展，，，为新能源汽车及将来出行描述出了一个美好的将来，，，但在落地层面，，，还是具备肯定的难度。。对于好多车企来说，，，在没有基础设施配套的前提下，，，车展上推出一款800V产品，，，更多是概念的呼叫，，，随后仍将面对现实问题。。
?
?
所以，，，固然说“技术点亮生涯”，，，但800V平台除了研发落地，，，也意味着电动车诸多零部件必要重新开发设计，，，以及高压充电网络从无到有的布局建设，，，距离产品的真正遍及还有很长一段距离要走。。梦想很饱满，，，但是现实方面，，，还是必要耐心期待的。。
